【Netty】Pipeline相关（五）：InBound事件传播（channelRead）

前言

在看本节之前，最好看看inbound和outbound事件的区别这一篇，先对inbound和outbound事件的区别有一个理解再看这篇会更好。并且，知道添加后的ChannelHandler的顺序也是前提，可以参考【添加handler】一节。

本节就是挑一个inbound事件传播来追踪源码，最终选定了channelRead这个方法，如果对这个方法感到陌生也没关系，因为本节主要关注的是事件传播的流程、顺序。

Netty Version：4.1.6

实验代码

Server.java

import com.imooc.netty.ch3.ServerHandler;
import io.netty.bootstrap.ServerBootstrap;
import io.netty.channel.*;
import io.netty.channel.nio.NioEventLoopGroup;
import io.netty.channel.socket.SocketChannel;
import io.netty.channel.socket.nio.NioServerSocketChannel;
import io.netty.util.AttributeKey;

public final class Server {

    public static void main(String[] args) throws Exception {
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup(1);

        try {
            ServerBootstrap b = new ServerBootstrap();
            b.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .childOption(ChannelOption.TCP_NODELAY, true)
                    .handler(new ServerHandler())
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        public void initChannel(SocketChannel ch) {
                            ch.pipeline().addLast(new InBoundHandlerA());
                            ch.pipeline().addLast(new InBoundHandlerB());
                            ch.pipeline().addLast(new InBoundHandlerC());
                        }
                    });

            ChannelFuture f = b.bind(8888).sync();

            f.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

InBoundHandlerA

import io.netty.channel.ChannelHandlerContext;
import io.netty.channel.ChannelInboundHandlerAdapter;

public class InBoundHandlerA extends ChannelInboundHandlerAdapter {

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerA: " + msg);
        ctx.fireChannelRead(msg);
    }

InBoundHandlerB

import io.netty.channel.ChannelHandlerContext;
import io.netty.channel.ChannelInboundHandlerAdapter;

/**
 * @author
 */
public class InBoundHandlerB extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerB: " + msg);
        ctx.fireChannelRead(msg);
    }

    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        // 本节入口
        ctx.channel().pipeline().fireChannelRead("hello world");
    }
}

InBoundHandlerC同InBoundHandlerA

跟进源码

入口就是InBoundHandlerB的channelActive方法，此处【坐标1】：

    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        ctx.channel().pipeline().fireChannelRead("hello world");
    }

最好在上述方法打个断点，启动Server.java后，再用telnet连接即可进入这段代码。至于是怎么进入这里的channelActive方法的，可以参考端口绑定这一篇，客户端处理逻辑也一样，这里就不再赘述。

跟进fireChannelRead方法，实现类是DefaultChannelPipeline，在pipeline初始化这节讲过：
io.netty.channel.DefaultChannelPipeline#fireChannelRead

    @Override
    public final ChannelPipeline fireChannelRead(Object msg) {
        AbstractChannelHandlerContext.invokeChannelRead(head, msg);
        return this;
    }

需要注意这里传了head节点进去，这一步大概率说明事件是从head开始向tail传播的。

跟进invokeChannelRead方法，此处【坐标0.5】：
io.netty.channel.AbstractChannelHandlerContext#invokeChannelRead(AbstractChannelHandlerContext, Object)

    static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
        final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
        EventExecutor executor = next.executor();
        if (executor.inEventLoop()) {
            next.invokeChannelRead(m);
        } else {
            executor.execute(new Runnable() {
                @Override
                public void run() {
                    next.invokeChannelRead(m);
                }
            });
        }
    }

继续跟进invokeChannelRead方法：
io.netty.channel.AbstractChannelHandlerContext#invokeChannelRead(java.lang.Object)

    private void invokeChannelRead(Object msg) {
        if (invokeHandler()) {
            try {
                ((ChannelInboundHandler) handler()).channelRead(this, msg);
            } catch (Throwable t) {
                notifyHandlerException(t);
            }
        } else {
            fireChannelRead(msg);
        }
    }

handler()当前返回的就是head节点：
所以我们不难推测接下来就是调用HeadContext的channelRead方法。

跟进channelRead方法，此处【坐标2】：
io.netty.channel.DefaultChannelPipeline.HeadContext#channelRead

        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            ctx.fireChannelRead(msg);
        }

请注意这里的fireChannelRead和【坐标1】处fireChannelRead的区别。
【坐标1】的fireChannelRead实现是DefaultChannelPipeline，而这里的fireChannelRead实现是AbstractChannelHandlerContext。两种实现是不一样的。前者是传播到head，后者是传播到下一个节点，接下来就能看到了。

跟进fireChannelRead方法：
io.netty.channel.AbstractChannelHandlerContext#fireChannelRead

    @Override
    public ChannelHandlerContext fireChannelRead(final Object msg) {
        invokeChannelRead(findContextInbound(), msg);
        return this;
    }

跟进findContextInbound方法：
io.netty.channel.AbstractChannelHandlerContext#findContextInbound

    private AbstractChannelHandlerContext findContextInbound() {
        AbstractChannelHandlerContext ctx = this;
        do {
            ctx = ctx.next;
        } while (!ctx.inbound);
        return ctx;
    }

可以发现就是取当前节点的下一个inbound节点，这意味着可能会将事件传播到下一个节点。

返回到fireChannelRead，跟进invokeChannelRead方法：
io.netty.channel.AbstractChannelHandlerContext#invokeChannelRead(bstractChannelHandlerContext, Object)

    static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
        final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
        EventExecutor executor = next.executor();
        if (executor.inEventLoop()) {
            next.invokeChannelRead(m);
        } else {
            executor.execute(new Runnable() {
                @Override
                public void run() {
                    next.invokeChannelRead(m);
                }
            });
        }
    }

发现这个其实就是【坐标0.5】中的代码，也就是绕了一圈又回来了，区别在于当前节点的handler变了：

再继续跟一遍invokeChannelRead方法：
io.netty.channel.AbstractChannelHandlerContext#invokeChannelRead(java.lang.Object)

    private void invokeChannelRead(Object msg) {
        if (invokeHandler()) {
            try {
                ((ChannelInboundHandler) handler()).channelRead(this, msg);
            } catch (Throwable t) {
                notifyHandlerException(t);
            }
        } else {
            fireChannelRead(msg);
        }
    }

很明显，接下来就是去到我们InBoundHandlerA覆写的channelRead方法了。

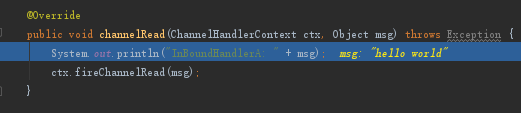

继续跟channelRead方法：

果不其然。

至于到这一步的ctx.fireChannelRead(msg)，其实跟【坐标2】的后序流程是一样的。

也就是接下来会将事件传播到InBoundHandlerB的channelRead，然后InBoundHandlerB的channelRead也会调用fireChannelRead发起事件传播，然后事件传播到InBoundHandlerC，InBoundHandlerC也会继续往下传播，最终传到TailContext进行收尾工作。

后序的传播追踪我就不一一列举了，相信搞懂了上面的循环逻辑，即便不追断点，脑海里也很清楚整个传播流程了。

小结

本小节主要是通过跟踪channelRead的事件传播来间接的分析Inbound事件传播，验证了inbound事件传播的顺序，其实就如上一小节所说，是按照我们添加inboundhandler的顺序进行传播的。
