前言

这一节的很多理论知识基础都严重依赖【上一节】讲到的ChannelIn/OutboundInvoker和ChannelIn/OutboundHandler方法意义区别。如果对这四个接口的区别没什么印象，建议回去重新看一遍。

本节主要来讲讲添加ChannelHandler的源码逻辑，顺便会提点之前服务端、客户端初始化遇到过的添加handler逻辑。

Netty Version：4.1.6


大致流程

这里先不分服务端、客户端，列一下源码的大致流程：

  • 判断handler是否重复添加。
  • 创建结点：给handler起名字、绑定NioEventLoop、保存handler。
  • 将节点添加至双向链表中，也就是HeadContext和TailContext中间。
  • 发起添加事件传播（回调）。

实验代码

Server.java

import io.netty.bootstrap.ServerBootstrap;
import io.netty.channel.*;
import io.netty.channel.nio.NioEventLoopGroup;
import io.netty.channel.socket.SocketChannel;
import io.netty.channel.socket.nio.NioServerSocketChannel;
import io.netty.util.AttributeKey;


/**
 * @author cwj
 */
public final class Server {

    public static void main(String[] args) throws Exception {
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();

        try {
            ServerBootstrap server = new ServerBootstrap();

            server.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .childOption(ChannelOption.TCP_NODELAY, true)
                    .handler(new ServerHandler())
                    .childHandler(new MyServerInitialzer());

            ChannelFuture future = server.bind(8888).sync();
            future.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

ServerHandler

import io.netty.channel.ChannelHandlerContext;
import io.netty.channel.ChannelInboundHandlerAdapter;

import java.time.LocalDateTime;
import java.util.concurrent.TimeUnit;

public class ServerHandler extends ChannelInboundHandlerAdapter {
    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        System.out.println("channelActive");
    }

    @Override
    public void channelRegistered(ChannelHandlerContext ctx) {
        System.out.println("channelRegistered");
    }

    @Override
    public void handlerAdded(ChannelHandlerContext ctx) {
        System.out.println("handlerAdded");
    }
}

MyServerInitialzer.java

import io.netty.channel.ChannelInboundHandlerAdapter;
import io.netty.channel.ChannelInitializer;
import io.netty.channel.ChannelOutboundHandlerAdapter;
import io.netty.channel.socket.SocketChannel;


public class MyServerInitialzer extends ChannelInitializer<SocketChannel>{

	@Override
	protected void initChannel(SocketChannel ch) throws Exception {
        System.out.println("initChannel");
		ch.pipeline().addLast(new ChannelInboundHandlerAdapter());
		ch.pipeline().addLast(new ChannelOutboundHandlerAdapter());
	}
}

跟进源码

服务端添加ChannelHandler

先从添加服务端ChannelHandler开始跟进，找到在【初始化服务端channel】一节的init方法，服务端添加handler的核心代码如下，此处【坐标1】：
io.netty.bootstrap.ServerBootstrap#init

        ...（略）
        p.addLast(new ChannelInitializer<Channel>() {
            // addLast后回调的方法，下面的addLast才是真正添加我们自定义的ServerHandler
            @Override
            public void initChannel(Channel ch) throws Exception {
                final ChannelPipeline pipeline = ch.pipeline();
                ChannelHandler handler = config.handler();
                if (handler != null) {
                    pipeline.addLast(handler);
                }
                ch.eventLoop().execute(new Runnable() {
                    @Override
                    public void run() {
                        // 添加自定义的ServerHandler
                        pipeline.addLast(new ServerBootstrapAcceptor(
                                currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
                    }
                });
            }
        });
  • addLast方法其实就是添加ChannelHandler的核心方法，由ChannelPipe接口抽象。
  • 代码段的第一个handler并不是添加我们自定义的ServerHandler，而是先添加ChannelInitializer，之后ChannelInitializer添加完毕后会回调HandlerAdded方法 & 删除自己，而ChannelInitializer的HandlerAdded方法最终又会回调到上面代码块中的initChannel方法，在这个initChannel方法中的addLast才是真正添加自定义的ServerHandler。（现在不懂没关系，下面追源码就是这段逻辑）

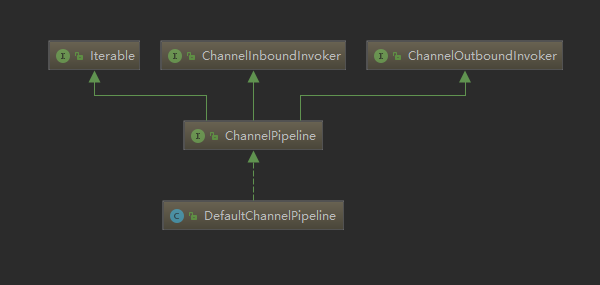

在跟进源码之前，我们不妨再来看看当前addLast方法的抽象接口ChannelPipeline的关系图：

  • 可见它间接实现了两Invoker接口，说明它的方法极有可能拥有发起事件传播（回调）的能力。

关于两Invoker和两Handler接口如果感到陌生，请看上一节 。


好了，现在视角重新转回上面【坐标1】中的代码，来追一追p.addLast，进入这个addLast方法：
io.netty.channel.DefaultChannelPipeline#addLast(io.netty.channel.ChannelHandler...)

    @Override
    public final ChannelPipeline addLast(ChannelHandler... handlers) {
        return addLast(null, handlers);
    }
  • 注意NioEventLoop被设置为null。

继续跟进addLast方法
io.netty.channel.DefaultChannelPipeline#addLast(io.netty.util.concurrent.EventExecutorGroup, io.netty.channel.ChannelHandler...)

    @Override
    public final ChannelPipeline addLast(EventExecutorGroup executor, ChannelHandler... handlers) {
        if (handlers == null) {
            throw new NullPointerException("handlers");
        }

        for (ChannelHandler h: handlers) {
            if (h == null) {
                break;
            }
            addLast(executor, null, h);
        }

        return this;
    }
  • handler的name也设置为null，到后面创建节点才真正设置。

继续跟进addLast，能看到总体逻辑，此处【坐标2】：
io.netty.channel.DefaultChannelPipeline#addLast(io.netty.util.concurrent.EventExecutorGroup, java.lang.String, io.netty.channel.ChannelHandler)

    @Override
    public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
        final AbstractChannelHandlerContext newCtx;
        synchronized (this) {
            // 检查此handler是否共享的、添加过。
            checkMultiplicity(handler);
            // 创建新节点，这一步会分配NioEventLoop、检查name是否重复、命名、保存handler等。
            newCtx = newContext(group, filterName(name, handler), handler);
            // 添加节点至pipeline的双向链表。
            addLast0(newCtx);

            // 如果是添加客户端ChannelHandler都会走这一段，添加服务端ChannelHandler则不会进入这里。
            if (!registered) {
                newCtx.setAddPending();
                callHandlerCallbackLater(newCtx, true);
                return this;
            }

            // 下面代码就是发起handlerAdded事件传播（回调）
            EventExecutor executor = newCtx.executor();
            if (!executor.inEventLoop()) {
                newCtx.setAddPending();
                executor.execute(new Runnable() {
                    @Override
                    public void run() {
                        callHandlerAdded0(newCtx);
                    }
                });
                return this;
            }
        }
        callHandlerAdded0(newCtx);
        return this;
    }
  • 代码有注释的就是接下来要分析的方法。

校验handler

先进入checkMultiplicity方法看看：
io.netty.channel.DefaultChannelPipeline#checkMultiplicity

    private static void checkMultiplicity(ChannelHandler handler) {
        if (handler instanceof ChannelHandlerAdapter) {
            ChannelHandlerAdapter h = (ChannelHandlerAdapter) handler;
            if (!h.isSharable() && h.added) {
                throw new ChannelPipelineException(
                        h.getClass().getName() +
                        " is not a @Sharable handler, so can't be added or removed multiple times.");
            }
            h.added = true;
        }
    }
  • 这个方法就是通过added标记判断handler是否被添加过，还有通过isSharable()方法判断handler是否有@Share注解，即判断能否被共享。
  • 另外注意这里的added是boolean类型，但却没有用volatile关键字修饰，原因是后面还会有其它校验，不用担心这里会因为重排序而导致致命错误。

创建节点

视角再转回【坐标2】的代码，找到这一段代码，此处【坐标3】：

newCtx = newContext(group, filterName(name, handler), handler);

跟进filterName方法看看：
io.netty.channel.DefaultChannelPipeline#filterName

    private String filterName(String name, ChannelHandler handler) {
        if (name == null) {
            return generateName(handler);
        }
        checkDuplicateName(name);
        return name;
    }
  • 如果没有名字就起一个，如果有则校验一下名字有没有重复。

起名字的方法我这里的不跟了，来看看校验名字的方法，即checkDuplicateName，最终跟到如下代码：
io.netty.channel.DefaultChannelPipeline#context0

    private AbstractChannelHandlerContext context0(String name) {
        AbstractChannelHandlerContext context = head.next;
        while (context != tail) {
            if (context.name().equals(name)) {
                return context;
            }
            context = context.next;
        }
        return null;
    }
  • 这里其实就是遍历在上一节提到的双向链表，因为这里是双向链表第一次用上了，所以特地跟进来看看。

给handler取完名后，视角转回【坐标3】的代码，跟进newContext，看看创建节点的过程：
io.netty.channel.DefaultChannelPipeline#newContext

    private AbstractChannelHandlerContext newContext(EventExecutorGroup group, String name, ChannelHandler handler) {
        return new DefaultChannelHandlerContext(this, childExecutor(group), name, handler);
    }
  • 可以看见节点的实际类型是DefaultChannelHandlerContext。
  • 这里的childExecutor方法并不是分配NioEventLoop的，因为只要传入的参数为null，它就返回null，所以最终传进DefaultChannelHandlerContext的还是null。

跟进DefaultChannelHandlerContext构造方法：

    DefaultChannelHandlerContext(
            DefaultChannelPipeline pipeline, EventExecutor executor, String name, ChannelHandler handler) {
        super(pipeline, executor, name, isInbound(handler), isOutbound(handler));
        if (handler == null) {
            throw new NullPointerException("handler");
        }
        this.handler = handler;
    }
  • 这里的super构造方法其实就是调用【上一节】提到的AbstractChannelHandlerContext构造方法，这里就不再赘述了，主要是节点中保存了handler。

将节点添加至双向链表

现在节点已经创建好了，接下来就是要把节点添加到初始化pipeline时创建的head和tail之间了。

视角转回【坐标2】的代码，进入到addLast0方法：
io.netty.channel.DefaultChannelPipeline#addLast0

    private void addLast0(AbstractChannelHandlerContext newCtx) {
        AbstractChannelHandlerContext prev = tail.prev;
        newCtx.prev = prev;
        newCtx.next = tail;
        prev.next = newCtx;
        tail.prev = newCtx;
    }
  • 将当前节点添加到tail节点的前面。

发起事件传播（回调）

节点添加已经完成了，接下来就是要发起一下事件传播（回调）了。

视角重新拉回【坐标2】的代码，跟进callHandlerAdded0方法：
io.netty.channel.DefaultChannelPipeline#callHandlerAdded0

    private void callHandlerAdded0(final AbstractChannelHandlerContext ctx) {
        try {
            ctx.handler().handlerAdded(ctx);
            ctx.setAddComplete();
        } catch (Throwable t) {
            ...（略）
        ｝
  • 其中ctx.handler().handlerAdded(ctx)就是真正的回调方法，因为【坐标1】中首先添加的是ChannelInitializer，所以这里handler返回的其实是ChannelInitializer的实例。

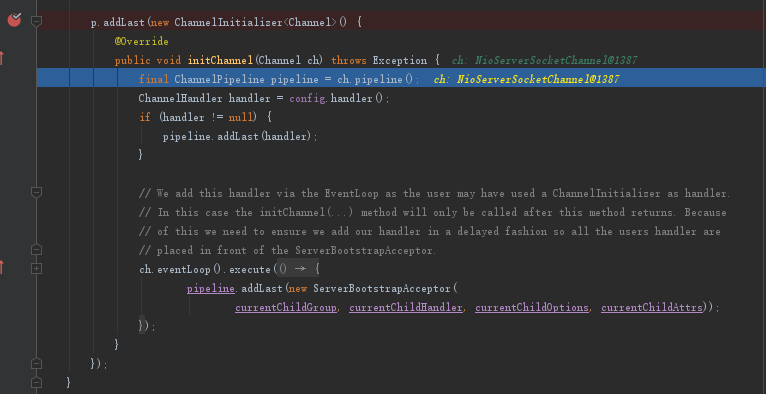

  • 需要注意的是，打断点是看见handler()返回如下：
    • image.png
    • 这是因为我们在【坐标1】的代码中，使用的是匿名内部类，实际上这个实例直属类就是ChannelInitializer。

另外，ChannelInitializer简介实现了ChannelInboundHandler接口，忘记这个接口的请看【上一节】，这个类的方法的主体功能相信不用我再赘述了。

跟进handlerAdded方法：
io.netty.channel.ChannelInitializer#handlerAdded

    @Override
    public void handlerAdded(ChannelHandlerContext ctx) throws Exception {
        if (ctx.channel().isRegistered()) {
            initChannel(ctx);
        }
    }

跟进initChannel方法：
io.netty.channel.ChannelInitializer#initChannel(io.netty.channel.ChannelHandlerContext)

    private boolean initChannel(ChannelHandlerContext ctx) throws Exception {
        if (initMap.putIfAbsent(ctx, Boolean.TRUE) == null) { // Guard against re-entrance.
            try {
                initChannel((C) ctx.channel());
            } catch (Throwable cause) {
                // Explicitly call exceptionCaught(...) as we removed the handler before calling initChannel(...).
                // We do so to prevent multiple calls to initChannel(...).
                exceptionCaught(ctx, cause);
            } finally {
                remove(ctx);
            }
            return true;
        }
        return false;
    }

继续跟进initChannel方法，会发现这是个抽象实现：

    protected abstract void initChannel(C ch) throws Exception;

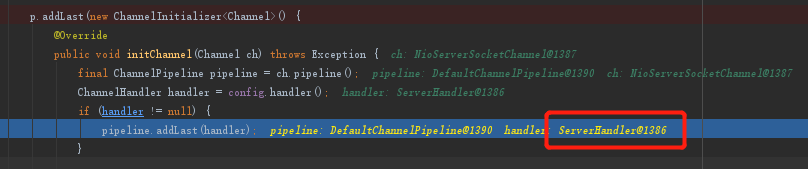

那么这个抽象实现实际上是回调到谁呢？用断点跟进去瞧瞧：


  • 最终就是调用到匿名内部类中的实现。

可以看到一开始callHandlerAdded0是在回调ChannelInitializer的handlerAdded方法，而ChannelInitializer的handlerAdded方法，最终又回调到【坐标1】中匿名内部类实现的initChannel方法，然后在这个initChannel方法里面的addLast，才是真正添加我们自定义的ServerHandler（看下图）以及其他逻辑。

添加ServerHandler


至于这里addLast添加ServerHandler的过程，其实跟上面讲的逻辑大致一样，只是最后回调到的方法可能是我们在ServerHandler中覆写的逻辑。


客户端接入添加handler

当有新连接接入时，自然会为客户端channel中的pipeline添加childhandler链，而我们在实验代码中准备了MyServerInitialzer.java，并在Server.java中设置为它为客户端channel的handler。

新连接接入时，其实添加handler的大体逻辑和服务端启动时添加是差不多的，只是同样逻辑下代码执行的“路线”可能比服务端添加要长，下面我们就来一起看看。


首先，要回顾【初始化channel】中的channelRead方法，新连接接入时，就是在这段代码添加handler的：
io.netty.bootstrap.ServerBootstrap.ServerBootstrapAcceptor#channelRead

        @Override
        @SuppressWarnings("unchecked")
        public void channelRead(ChannelHandlerContext ctx, Object msg) {
            final Channel child = (Channel) msg;
            // 初始化时添加handler
            child.pipeline().addLast(childHandler);

            for (Entry<ChannelOption<?>, Object> e: childOptions) {
                try {
                    if (!child.config().setOption((ChannelOption<Object>) e.getKey(), e.getValue())) {
                        logger.warn("Unknown channel option: " + e);
                    }
                } catch (Throwable t) {
                    logger.warn("Failed to set a channel option: " + child, t);
                }
            }

            for (Entry<AttributeKey<?>, Object> e: childAttrs) {
                child.attr((AttributeKey<Object>) e.getKey()).set(e.getValue());
            }

            try {
                childGroup.register(child).addListener(new ChannelFutureListener() {
                    @Override
                    public void operationComplete(ChannelFuture future) throws Exception {
                        if (!future.isSuccess()) {
                            forceClose(child, future.cause());
                        }
                    }
                });
            } catch (Throwable t) {
                forceClose(child, t);
            }
        }
  • 这里的childHandler和服务端handler同样可以是多个。

持续跟进addLast方法，又来到熟悉的地方了，也就是【坐标2】的代码，但这次的执行逻辑就如同【坐标2】代码的注释一样，有点不一样了：
io.netty.channel.DefaultChannelPipeline#addLast(io.netty.util.concurrent.EventExecutorGroup, java.lang.String, io.netty.channel.ChannelHandler)

    @Override
    public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
        final AbstractChannelHandlerContext newCtx;
        synchronized (this) {
            checkMultiplicity(handler);

            newCtx = newContext(group, filterName(name, handler), handler);

            addLast0(newCtx);

            // 这次则是会进入这里的if代码块，然后返回。
            if (!registered) {
                newCtx.setAddPending();
                callHandlerCallbackLater(newCtx, true);
                return this;
            }
            ...（略）

Q：嗯？就在这里返回了？那岂不是不会调用到callHandlerAdded0了吗？那事件还怎么传播呢？MyServerInitialzer实现的initChannel方法岂不是没人回调了吗？

A：不用担心，会调用callHandlerAdded0的，只不过不是现在，继续跟下去就知道了。


上面的代码既然返回了，我就继续追下去，之后返回到了【坐标2】的channelRead方法再继续执行下去：
io.netty.bootstrap.ServerBootstrap.ServerBootstrapAcceptor#channelRead

    childGroup.register(child).addListener(new ChannelFutureListener() {
        @Override
        public void operationComplete(ChannelFuture future) throws Exception {
            if (!future.isSuccess()) {
                forceClose(child, future.cause());
            }
        }
    });
  • 这里的register就是关键。

这里持续跟进register方法，最终来到了register0方法，跟进过程请参考【初始化客户端channel】，这里不再赘述：
io.netty.channel.AbstractChannel.AbstractUnsafe#register0

// 省略绝大部分代码
private void register0(ChannelPromise promise) {
    ...（略）
    pipeline.invokeHandlerAddedIfNeeded();
    ...（略）
}
  • 看到这个方法名，我就知道"它"要lei了~

继续跟进invokeHandlerAddedIfNeeded方法：
io.netty.channel.DefaultChannelPipeline#invokeHandlerAddedIfNeeded

    final void invokeHandlerAddedIfNeeded() {
        assert channel.eventLoop().inEventLoop();
        if (firstRegistration) {
            firstRegistration = false;
            callHandlerAddedForAllHandlers();
        }
    }

继续跟进callHandlerAddedForAllHandlers：
io.netty.channel.DefaultChannelPipeline#callHandlerAddedForAllHandlers

    private void callHandlerAddedForAllHandlers() {
        final PendingHandlerCallback pendingHandlerCallbackHead;
        synchronized (this) {
        ...（略）
        PendingHandlerCallback task = pendingHandlerCallbackHead;
        while (task != null) {
            task.execute();
            task = task.next;
        }
    }

跟进这个execute方法：
io.netty.channel.DefaultChannelPipeline.PendingHandlerAddedTask#execute

        @Override
        void execute() {
            EventExecutor executor = ctx.executor();
            if (executor.inEventLoop()) {
                callHandlerAdded0(ctx);
            } else {
                try {
                    executor.execute(this);
                } catch (RejectedExecutionException e) {
                    if (logger.isWarnEnabled()) {
                        logger.warn(
                                "Can't invoke handlerAdded() as the EventExecutor {} rejected it, removing handler {}.",
                                executor, ctx.name(), e);
                    }
                    remove0(ctx);
                    ctx.setRemoved();
                }
            }
        }

好了，终于找到前面讲过callHandlerAdded0方法，这个方法最终会回调handlerAdded方法。可由于我们的MyServerInitialzer继承了ChannelInitializer但没有覆写handlerAdded方法，所以最终还是调用了ChannelInitializer的handlerAdded实现，即最终调用到MyServerInitialzer的initChannel。


好了，无论是服务端初始化时添加handler，还是新连接接入添加handler，都过了一遍，本节也该告一段落了。


小结

  • 在服务端初始化channel、客户端初始化channel时，都会添加各自的handler。
  • 新连接接入时，添加完客户端handler后，不会像添加完服务端马上进行handlerAdded事件回调，而是会延后至注册时。
  • 无论是服务端初始化还是客户端初始化，插入handler的位置都是tail前，节点结构都是双向链表。

© 本文著作权归作者所有，转载前请务必署名

最新文章
监听BinLog同步到ElasticSearch（不依赖中间件）

【Dubbo】SPI的IOC与AOP

【Netty】HashedWheelTimer & schedule

【Dubbo】SPI加载配置流程

SpringBoot整合Netty指北（WebSocket+认证）

整合Netty之余，还会基于Netty搭建WebSocket服务，并实现对WebSocket的连接认证等逻辑。
分类
Elasticsearch elasticsearch
Dubbo dubbo
调试技巧 调试技巧
网络 网络
杂谈/心得 1578483549281
MQ mq
Redis redis
MYSQL mysql
Java java
标签
Elasticsearch elasticsearch
Dubbo dubbo
前端 前端
调试技巧 调试技巧
Netty netty
心得 1578483564311
杂谈 1578483556191
MQ mq
Redis redis
网络 Http
Spring spring
Java java
MYSQL mysql
