前言

趁着端午假期+调休，折腾了一丢丢Unity相关的东西，大都是跟着油管上的5~10min教程做，有这个瞬移斩、FFVI技能模式、粒子系统做刀光等
其中也有一些看了下远超认知的项目，看看巨佬是如何表演的，顺便让我认清自己是只毛都没开始长的菜鸡.jpg。
- 比如这个飞行的游戏，3个视频1.5小时多的视频几乎每秒对于我来说都是精华，从第一部分自定义网格+CG+HLSL+一堆看不懂的公式模拟地球，到后面开普勒、牛顿等仿公转、天气气流等又一堆看不懂的东西，着实感受到综合素质的差距
- 可以说，我根本想象不出我能复刻这东西的样子，不过这也能让我冷静下来继续学习便是
于是我决定还是尝试从一些简单的demo进行复刻，偶尔会遇到bug那就解决并记录，还是稳扎稳打比较实在

其实在学shader之前就看到瞬移斩的教程，只是那时候看到shader的部分就一脸懵逼（懂了之后就几条连线很简单）。另外关于shader（写过一篇）、粒子系统、Cinemachine等在本文不会涉及

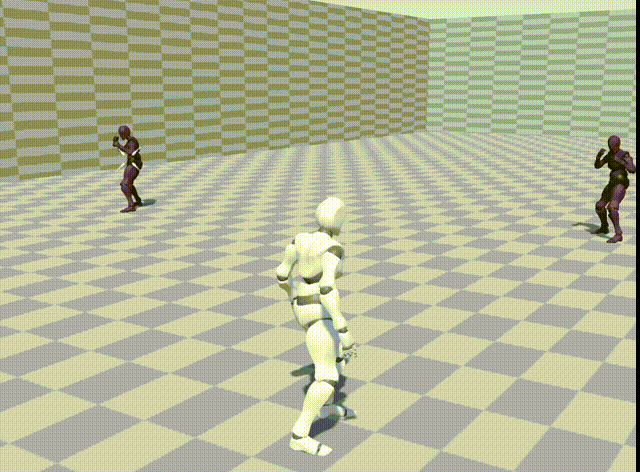

效果预览

原教程链接

简约线条版（当前编写）

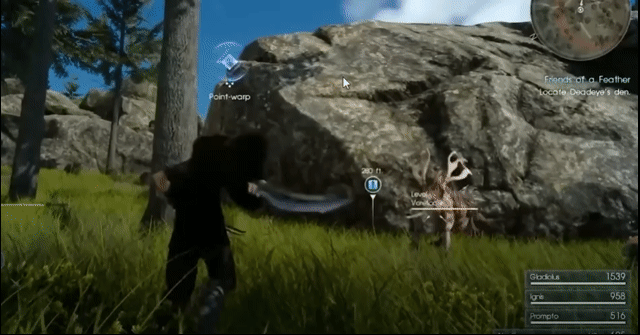

极致色彩版（模仿对象）

对比教程的改动

去掉一些后处理效果
修复锁定图标操作过快时旋转时会出现角度异常BUG
剑会往脚底下飞的BUG
18版本迁移到20版本，一些shader被遗弃，重新用shader graph构造

逐步编写

基础场景+脚本

关于摄像机、旧版InputSystem、移动脚本、非技能动画状态机这些就不讲了

初始脚本如下：

using System.Collections.Generic;
using UnityEngine;
using Cinemachine;

public class WarpController_Clone : MonoBehaviour
{

    private MovementInput input;
    private Animator anim;

    [Header("摄像机")]
    public CinemachineFreeLook cameraFreeLook;
    private CinemachineImpulseSource impulse;


    [Space]
    [Header("敌人相关参数")]
    public List<Transform> screenTargets = new List<Transform>();
    public Transform target;
    public float warpDuration = .5f;

    [Tooltip("剑显现粒子")]
    public ParticleSystem swordParticle;

    [Space]
    [Header("剑参数")]
    public Transform sword;
    public Transform swordHand;
    private Vector3 swordOrigRot;
    private Vector3 swordOrigPos;
    private MeshRenderer swordMesh;

    // Start is called before the first frame update
    void Start()
    {
        // 隐藏鼠标指针
        Cursor.visible = false;

        input = GetComponent<MovementInput>();
        anim = GetComponent<Animator>();

        // 获取相机控制震动效果的组件
        impulse = cameraFreeLook.GetComponent<CinemachineImpulseSource>();

        // 保存剑的欧拉角、坐标
        swordOrigRot = sword.localEulerAngles;
        swordOrigPos = sword.localPosition;
        // 控制剑的shader
        swordMesh = sword.GetComponentInChildren<MeshRenderer>();
        // 剑消失
        swordMesh.enabled = false;
    }

    void Update()
    {
        anim.SetFloat("Blend", input.Speed);
    }
}

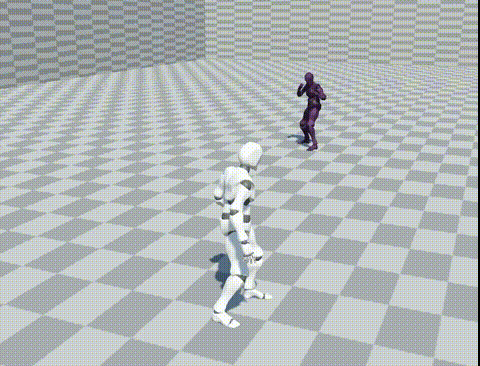

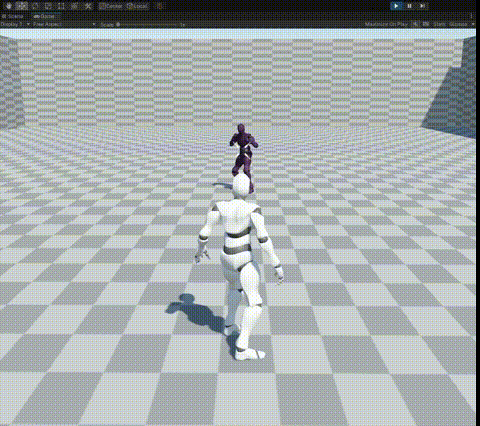

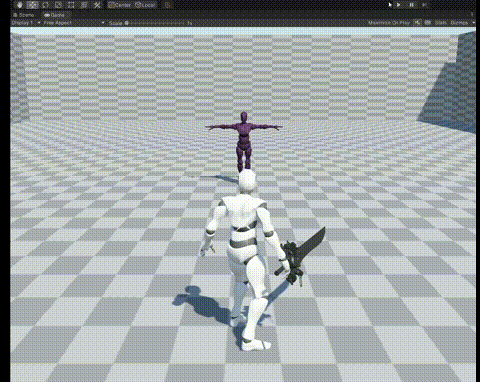

结合没有提及的移动脚本，当前的效果是能使人物正常移动，如下GIF所示：

保存敌人对象List

逻辑是根据摄像机是否可见来添加/删除敌人List，代码如下：

using UnityEngine;

public class TargetScript : MonoBehaviour
{

    WarpController warp;

    void Start()
    {
        warp = FindObjectOfType<WarpController>();
    }

    /// <summary>
    /// Unity内置回调，当物体进入摄像机视野时回调
    /// </summary>
    private void OnBecameVisible()
    {
        if (!warp.screenTargets.Contains(transform))
            warp.screenTargets.Add(transform);
    }

    /// <summary>
    /// Unity内置回调，当物体离开摄像机视野时回调
    /// </summary>
    private void OnBecameInvisible()
    {
        if(warp.screenTargets.Contains(transform))
            warp.screenTargets.Remove(transform);
    }
}

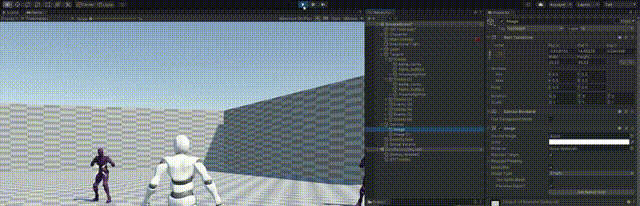

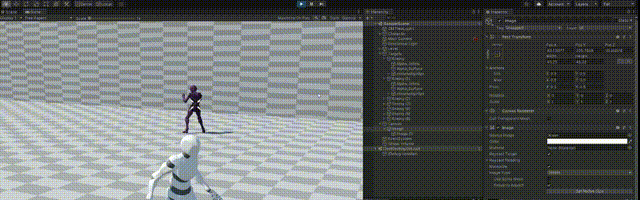

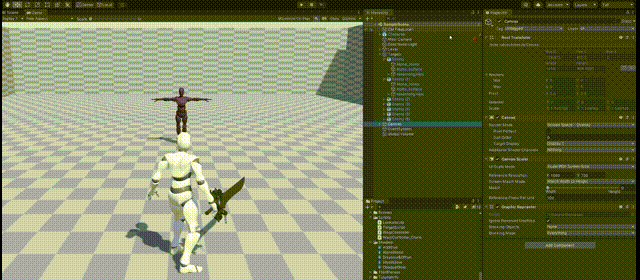

把脚本挂载到空物体上，效果如下：

增加敌人锁定标识

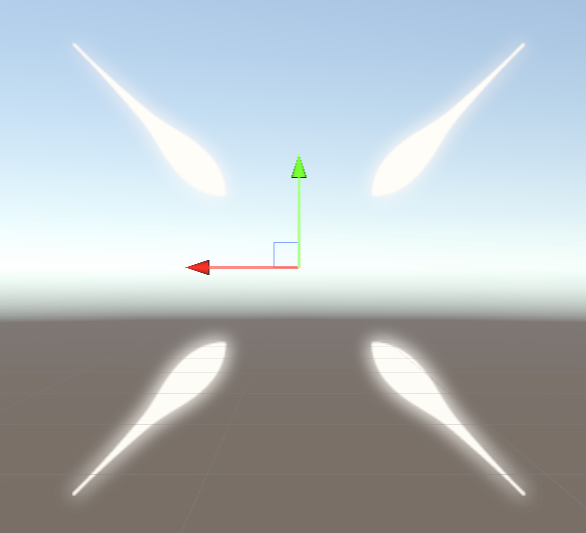

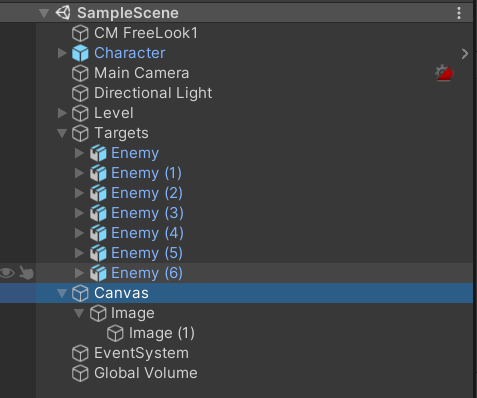

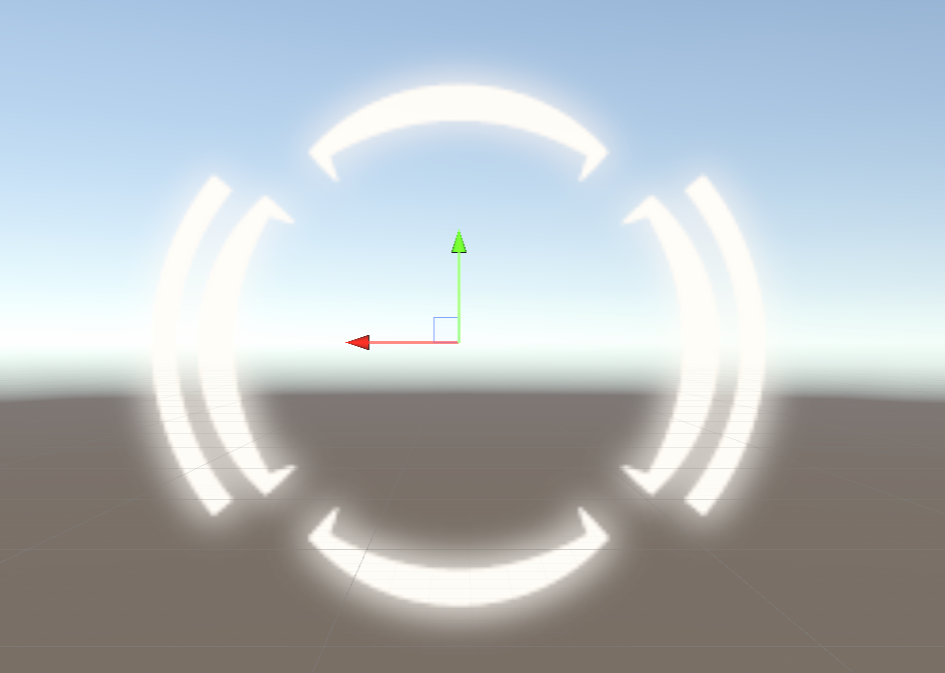

现在场景中增加Canvas，并增加两张锁定图标图片：
之所以把【image(1)-子对象-确认锁定】放在【image-父对象-预锁定】下，是为了让image位置发生变化时，image(1)也能随之变动（但这会导致DOTween的一个问题）
之后添加如下代码，将预锁定挂在敌人身上（顺便把确认锁定的资源也加了）：


    // 略...
    public bool isLocked;

    [Header("Canvas（UI控制）")]
    [Tooltip("目标自动锁定图片")]
    public Image aim;
    [Tooltip("右键锁定图片")]
    public Image lockAim;
    [Tooltip("锁定图标在屏幕空间的偏移（相对敌人中点进行偏移）")]
    public Vector2 uiOffset;

    /// <summary>
    /// 自动锁定逻辑，敌人对象的填充在TargetScript.cs中完成
    /// </summary>
    private void UserInterface()
    {

        aim.transform.position = Camera.main.WorldToScreenPoint(target.position + (Vector3)uiOffset);

        if (!input.canMove)
            return;

        // 如果敌人数量<1，图标就变透明
        Color c = screenTargets.Count < 1 ? Color.clear : Color.white;
        aim.color = c;
    }

    /// <summary>
    /// 获取最近敌人的index
    /// </summary>
    /// <returns></returns>
    public int targetIndex()
    {
        float[] distances = new float[screenTargets.Count];

        for (int i = 0; i < screenTargets.Count; i++)
        {
            // 世界坐标转屏幕坐标，并且宽高/2取中点
            distances[i] = Vector2.Distance(Camera.main.WorldToScreenPoint(screenTargets[i].position), new Vector2(Screen.width / 2, Screen.height / 2));
        }

        float minDistance = Mathf.Min(distances);
        int index = 0;

        for (int i = 0; i < distances.Length; i++)
        {
            if (minDistance == distances[i])
                index = i;
        }

        return index;
    }

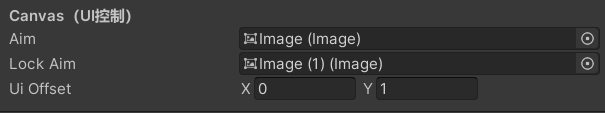

最后设置下设置图片、Y轴偏移即可：

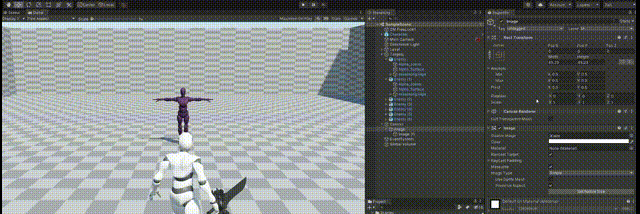

效果如下：

右键确认锁定敌人

这里补充下逻辑，技能是右键确认锁定后才能释放的
由于上面的代码、场景都加了确认锁定的定义、资源，所以这里就补充逻辑代码即可：

    void Update()
    {
        // 略......
        // 右键按下
        if (Input.GetMouseButtonDown(1))
        {
            LockInterface(true);
            isLocked = true;
        }
        // 右键松开 & 可瞬移状态（锁定之后就是可瞬移状态）
        if (Input.GetMouseButtonUp(1) && input.canMove)
        {
            LockInterface(false);
            isLocked = false;
        }

        // 到这里如果不是锁定状态就退出（下面的逻辑为按着右键锁定为前提，才继续进行的）
        if (!isLocked)
            return;

        // TODO 后续技能逻辑
    }

    /// <summary>
    /// 确认锁定
    /// </summary>
    void LockInterface(bool state)
    {
        float size = state ? 1 : 2;
        float fade = state ? 1 : 0;
        // state为True则0.15s内渐变显现，反之则渐变消失
        lockAim.DOFade(fade, .15f);
        // 0.15内变化大小至size， OutBack（先缓慢后快速的效果）
        lockAim.transform.DOScale(size, .15f).SetEase(Ease.OutBack);
        //原来有问题的代码
        lockAim.transform.DORotate(Vector3.forward * 180, .15f, RotateMode.FastBeyond360).From();
        aim.transform.DORotate(Vector3.forward * 90, .15f, RotateMode.LocalAxisAdd);
    }

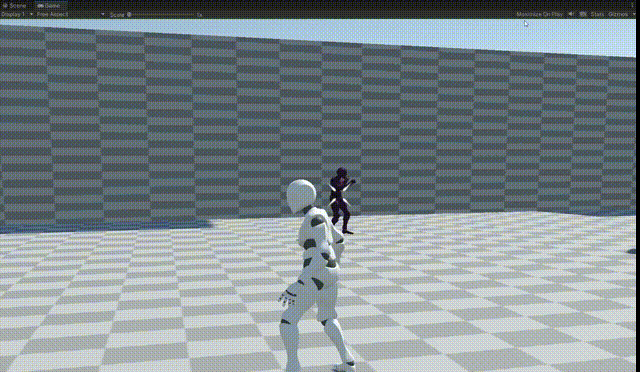

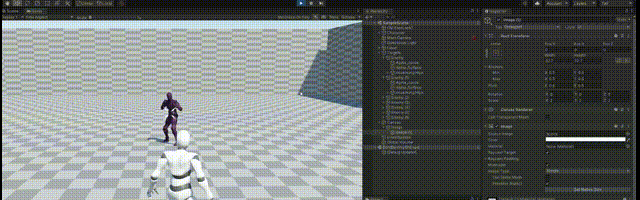

效果如下：

锁定操作过快的BUG

上面的操作是原本教程的代码，看似没有问题，但是在锁定、解锁操作频繁一些的操作下就很容易出现问题，问题表现如下：

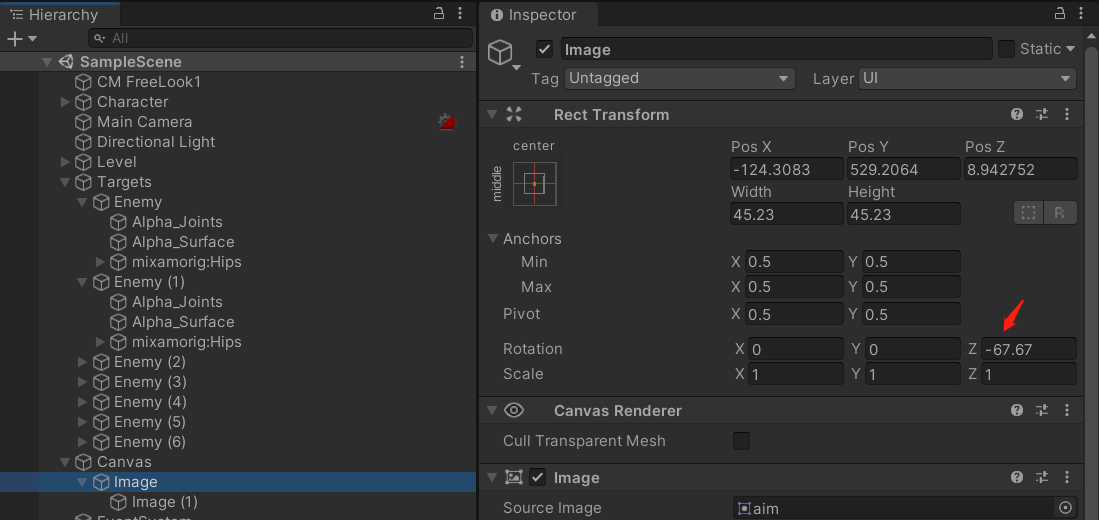

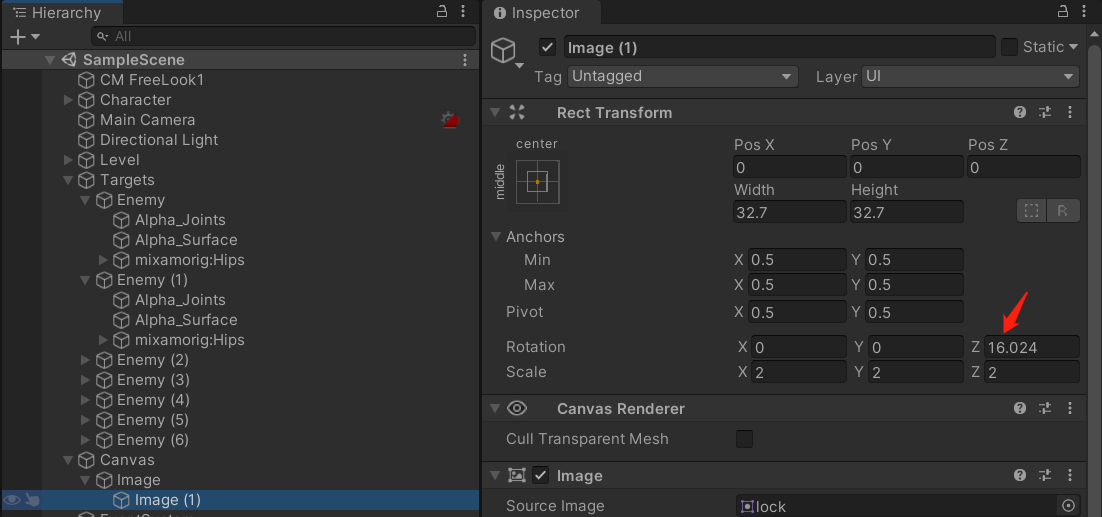

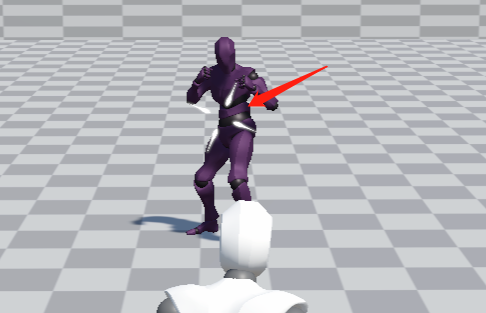

说白了就是角度没旋转完：
这个BUG产生的原因也很简单，操作过快时，上一个动画没完成就立刻进入下一个动画了，导致旋转不完全

第一种修复方法，固定旋转的角度+不以自身偏移增加旋转角度（缺点：跟原来的逻辑不完全一致，但我觉得问题不大），代码修改如下：

    /// <summary>
    /// 确认锁定
    /// </summary>
    void LockInterface(bool state)
    {
        float size = state ? 1 : 2;
        float fade = state ? 1 : 0;
        // state为True则0.15s内渐变显现，反之则渐变消失
        lockAim.DOFade(fade, .15f);
        // 0.15内变化大小至size， OutBack（先缓慢后快速的效果）
        lockAim.transform.DOScale(size, .15f).SetEase(Ease.OutBack);
        // 以下是一种针对频繁旋转角度不对的优化，缺点是效果不完全一致
        // 0.15s内旋转90°
        aim.transform.DORotate(Vector3.forward * (state ? 90 : 0), .15f, RotateMode.Fast);
        // 0.15s内旋转180，RotateMode.FastBeyond360表示超过360°也要快速旋转
        lockAim.transform.DORotate(Vector3.forward * (state ? 180 : 0), .15f, RotateMode.Fast);
    }

修复效果如下：

第二种修复方法，使用DOComplete()函数保证重复调用时完成上一次动画，代码修改如下：

    void LockInterface(bool state)
    {
        lockAim.transform.DOComplete();
        aim.transform.DOComplete();

        float size = state ? 1 : 2;
        float fade = state ? 1 : 0;
        // state为True则0.15s内渐变显现，反之则渐变消失
        lockAim.DOFade(fade, .15f);
        // 0.15内变化大小至size， OutBack（先缓慢后快速的效果）
        lockAim.transform.DOScale(size, .15f).SetEase(Ease.OutBack);
        //原来有问题的代码
        lockAim.transform.DORotate(Vector3.forward * 180, .15f, RotateMode.FastBeyond360).From();
        aim.transform.DORotate(Vector3.forward * 90, .15f, RotateMode.LocalAxisAdd);
    }

原本我以为到这里就结束了，但发现还有个坑爹的问题：

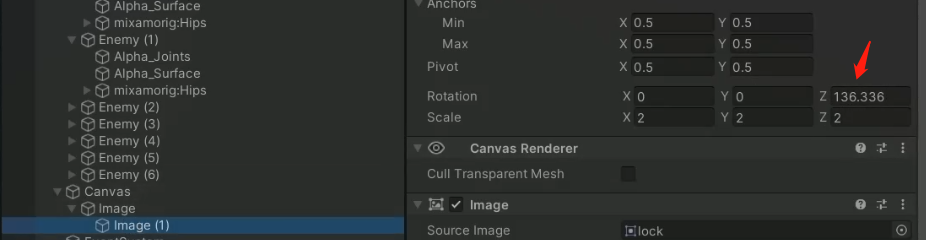

问题就在于DOComplete()对子对象不起作用，子对象无论如何都会产生一些偏差，如下图所示：
最终解决的手法也比较粗暴（能试过的方法都试过了），不放置子对象中，拉出来单独设置坐标
首先是子对象分离：
代码改造：

    private void UserInterface()
    {

        aim.transform.position = Camera.main.WorldToScreenPoint(target.position + (Vector3)uiOffset);
        // 原本lockAim是aim的子对象，但如果为子对象则子对象的DOComplete()无法生效，所以拆出来了
        // 拆出来后lockAim不会跟随父对象aim自己移动，所以坐标要手动修改
        lockAim.transform.position = aim.transform.position;

        // 如果敌人数量<1，图标就变透明
        Color c = screenTargets.Count < 1 ? Color.clear : Color.white;
        aim.color = c;
    }

搞定，虽然暂时还不知道引起的原因是DOTween的bug（文档没看到相关说明，版本为Version 1.2.705 - October 10, 2022），还是本该如此，最终效果如下：

释放瞬移斩

下面这些特效先引入，到后面补充下Shader就算了，粒子系统不会讲解：

    [Tooltip("自身变化材质")]
    public Material glowMaterial;

    [Tooltip("拖尾粒子")]
    public ParticleSystem blueTrail;
    public ParticleSystem whiteTrail;

    [Tooltip("击打特效粒子")]
    public GameObject hitParticle;

接下来补全Update()的最后一个逻辑：

    void Update()
    {
        // 略......
        // 鼠标左键按下
        if (Input.GetMouseButtonDown(0))
        {
            input.RotateTowards(target); // 旋转一下自身面朝敌人
            input.canMove = false;// 设置为不可移动
            swordParticle.Play();// 剑的粒子播放
            swordMesh.enabled = true;// 剑显现
            anim.SetTrigger("slash");// 动作切换为技能释放
        }

        // 按Esc按键恢复鼠标显示
        if (Input.GetKeyDown(KeyCode.Escape))
        {
            Cursor.visible = false;
        }
    }

同时UserInterface()也补上之前漏掉的canMove的判断：

    private void UserInterface()
    {
        aim.transform.position = Camera.main.WorldToScreenPoint(target.position + (Vector3)uiOffset);
        lockAim.transform.position = aim.transform.position;
        if (!input.canMove)
            return;
        Color c = screenTargets.Count < 1 ? Color.clear : Color.white;
        aim.color = c;
    }

编写释放技能后隐藏剑逻辑（核心是隐藏的同时放特效）：

    /// <summary>
    /// 隐藏剑（播放剑的粒子特效）
    /// </summary>
    /// <returns></returns>
    IEnumerator HideSword()
    {
        yield return new WaitForSeconds(.8f);
        // 剑出现/消失粒子特效
        swordParticle.Play();

        // 克隆当前剑
        GameObject swordClone = Instantiate(sword.gameObject, sword.position, sword.rotation);

        // 使原来的剑关闭渲染（直接消失）
        swordMesh.enabled = false;

        MeshRenderer swordMR = swordClone.GetComponentInChildren<MeshRenderer>();
        Material[] materials = swordMR.materials;

        // 替换材质为自定义的闪光材质
        for (int i = 0; i < materials.Length; i++)
        {
            Material m = glowMaterial;
            materials[i] = m;
        }

        swordMR.materials = materials;

        // 调整透明度让剑神外壳闪一下
        for (int i = 0; i < swordMR.materials.Length; i++)
        {
            swordMR.materials[i].DOFloat(1, "_AlphaThreshold", .3f).OnComplete(() => Destroy(swordClone));
        }

        input.canMove = true;
    }

控制主角身体是否显现的函数：

    /// <summary>
    /// 控制主角本体是否显现
    /// </summary>
    /// <param name="state"></param>
    void ShowBody(bool state)
    {
        SkinnedMeshRenderer[] skinMeshList = GetComponentsInChildren<SkinnedMeshRenderer>();
        foreach (SkinnedMeshRenderer smr in skinMeshList)
        {
            smr.enabled = state;
        }
    }

编写动画恢复播放的脚本：

    IEnumerator PlayAnimation()
    {
        yield return new WaitForSeconds(.2f);
        anim.speed = 1;
    }

编写技能释放开始和结束的回调函数：

    public void Warp()
    {
        // 隐藏原来的身体（克隆的被删掉了，所以不用隐藏）
        ShowBody(false);
        // 动画暂停
        anim.speed = 0;

        // 在warpDuration内移动到敌人处，完成后调用FinishWarp()
        transform.DOMove(target.position, warpDuration).SetEase(Ease.InExpo).OnComplete(() => FinishWarp());

        // 这里解不解除父对象效果都没太大变化，不给过也算是一种技巧吧
        sword.parent = null;
        // 剑要比人更快到达
        sword.DOMove(target.position, warpDuration / 1.2f);
        // AxisConstraint.None为没有轴向限制
        sword.DOLookAt(target.position, .2f, AxisConstraint.None);
    }

    /// <summary>
    /// 完成瞬移
    /// </summary>
    void FinishWarp()
    {
        // 重新显示本体
        ShowBody(true);

        // 重新挂载剑的父对象、复位
        sword.parent = swordHand;
        sword.localPosition = swordOrigPos;
        sword.localEulerAngles = swordOrigRot;

        // 生成击打特效
        //Instantiate(hitParticle, sword.position, Quaternion.identity);

        // 敌人受击
        target.GetComponentInParent<Animator>().SetTrigger("hit");
        // 敌人后退
        target.parent.DOMove(target.position + transform.forward, .5f);

        // 隐藏剑
        StartCoroutine(HideSword());
        // 动画继续播放（前面暂停了角色动画）
        StartCoroutine(PlayAnimation());

        // 解除锁定
        isLocked = false;
        LockInterface(false);
        aim.color = Color.clear;

        //Shake
        // 相机受到一个向右的冲击力
        impulse.GenerateImpulse(Vector3.right);
    }

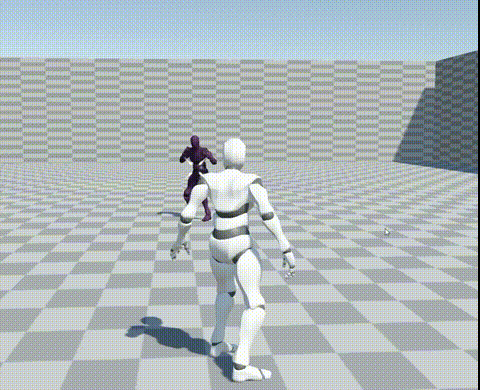

Warp()函数是由动画中插入事件后调用的，当前效果如下：

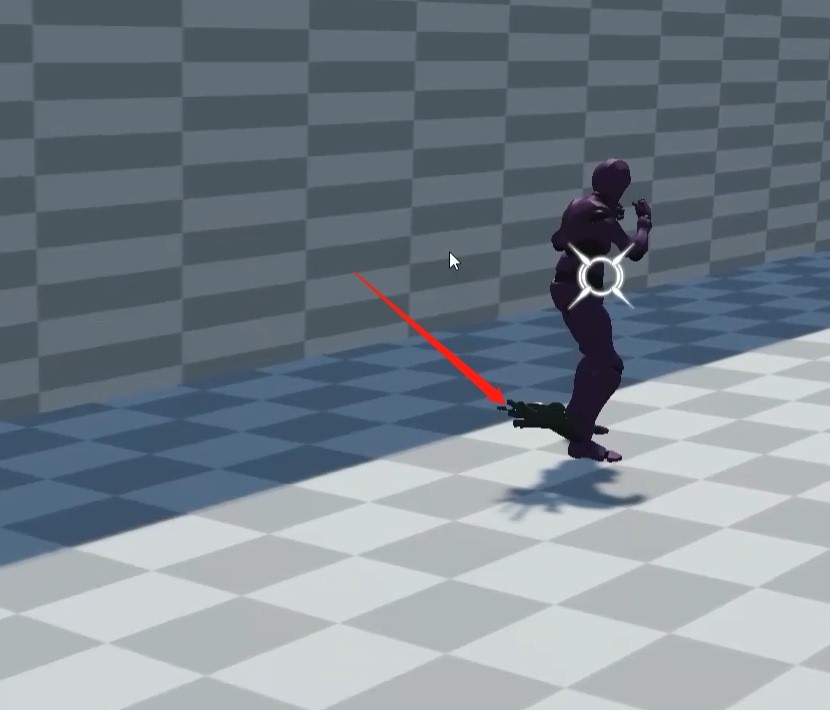

看似完成了，其实不然，还有个问题，就是现在的剑敌人脚的方向打过去的，打个断点可以看得更清楚：

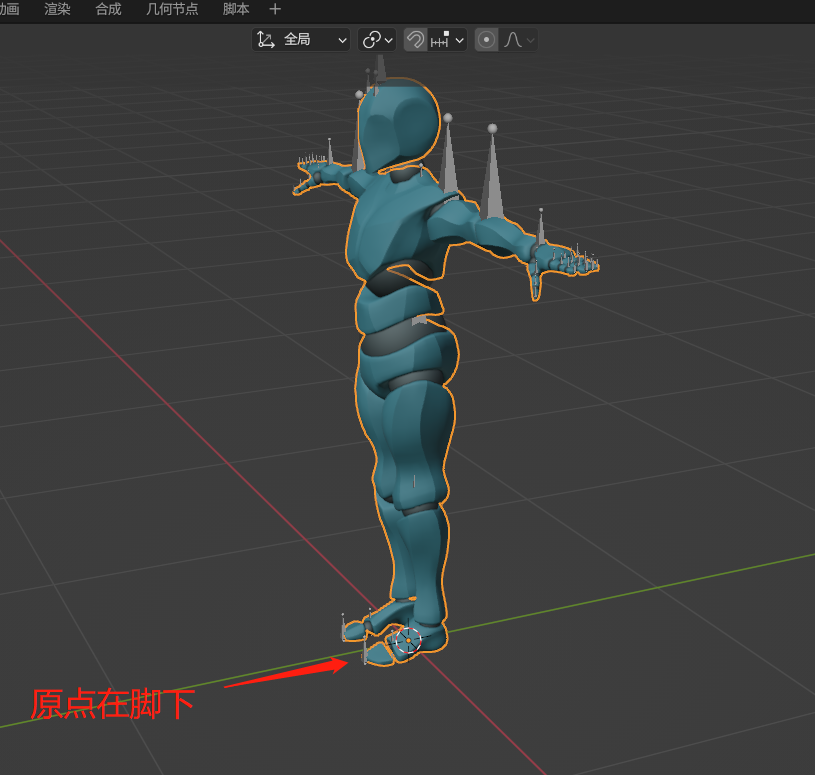

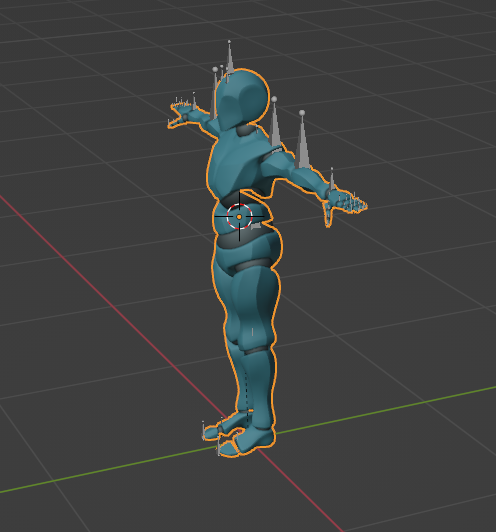

根据之前写过一点2D的经验，怀疑是模型的原点不对，结果打开Blender一看，果然如此：
那我们只需要更改原点即可：
或者通过代码增加偏移量也可以，总而言之，以下是修复后的效果：
接下来就是把特效也加上去了

残影特效

这里的残影就是让身体消失，然后留下边缘光，由此很容易想到菲尼尔效应，下面先把逻辑代码写了，然后再说shader。
首先是逻辑代码，在Warp的开头克隆一个主角身体，然后只留下渲染组件即可，之后就是shader过渡参数：

    public void Warp()
    {
        //克隆主角，并删除不必要的组件
        GameObject clone = Instantiate(gameObject, transform.position, transform.rotation);
        Destroy(clone.GetComponent<WarpController_Clone>().sword.gameObject);
        Destroy(clone.GetComponent<Animator>());
        Destroy(clone.GetComponent<WarpController_Clone>());
        Destroy(clone.GetComponent<MovementInput>());
        Destroy(clone.GetComponent<CharacterController>());

        // 更改shader
        SkinnedMeshRenderer[] skinMeshList = clone.GetComponentsInChildren<SkinnedMeshRenderer>();
        foreach (SkinnedMeshRenderer smr in skinMeshList)
        {
            // 将着色器更改成glowMaterial
            smr.material = glowMaterial;
            // _AlphaThreshold属性5秒内变到2，并且完成后销毁
            smr.material.DOFloat(2, "_AlphaThreshold", 5f).OnComplete(() => Destroy(clone));
        }

        // 略......
    }

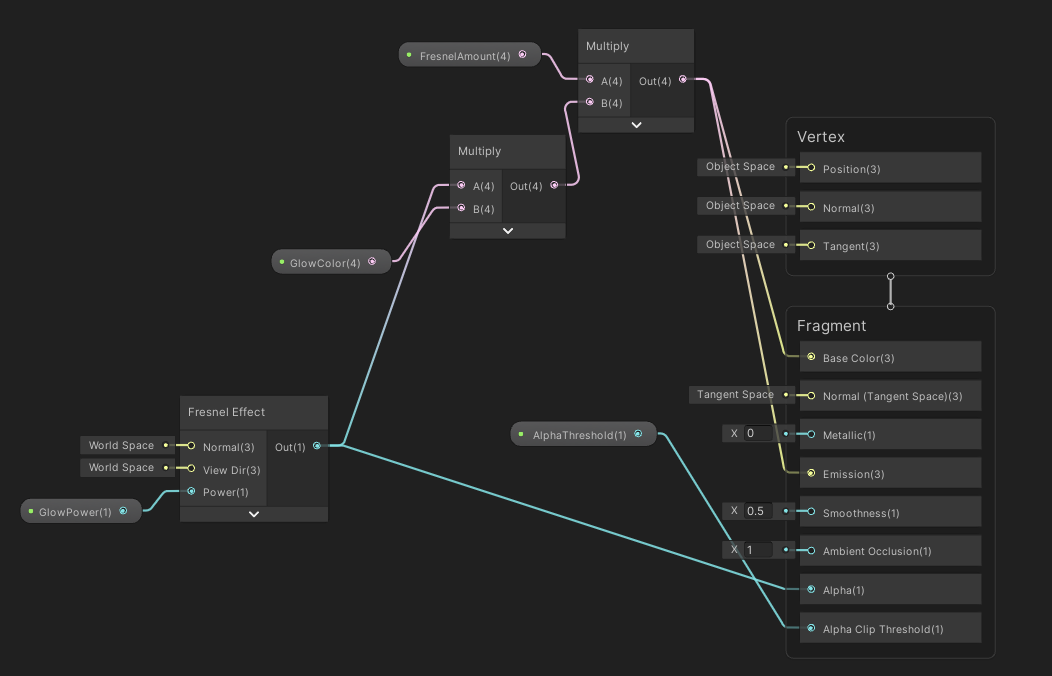

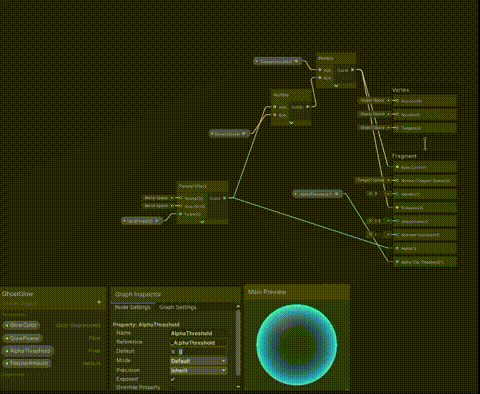

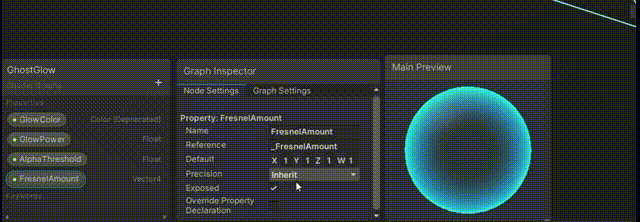

shader graph如下所示，控制_AlphaThreshold可以起到类似溶解的效果：

拖尾粒子实现

Warp()函数增加如下代码播放粒子动画：

    public void Warp()
    {
        // 略......
        // 播放粒子动画
        blueTrail.Play();
        whiteTrail.Play();
    }

FinishWarp()函数则增加停止播放调用：

    void FinishWarp()
    {
        // 略......
        // 隐藏剑
        StartCoroutine(HideSword());
        // 动画继续播放（前面暂停了角色动画）
        StartCoroutine(PlayAnimation());

        // 粒子系统停止
        StartCoroutine(StopParticles());

        // 解除锁定
        isLocked = false;
        LockInterface(false);
        aim.color = Color.clear;
        // 略......
    }

    /// <summary>
    /// 停止拖尾粒子
    /// </summary>
    /// <returns></returns>
    IEnumerator StopParticles()
    {
        yield return new WaitForSeconds(.2f);
        blueTrail.Stop();
        whiteTrail.Stop();
    }

修改后的效果：

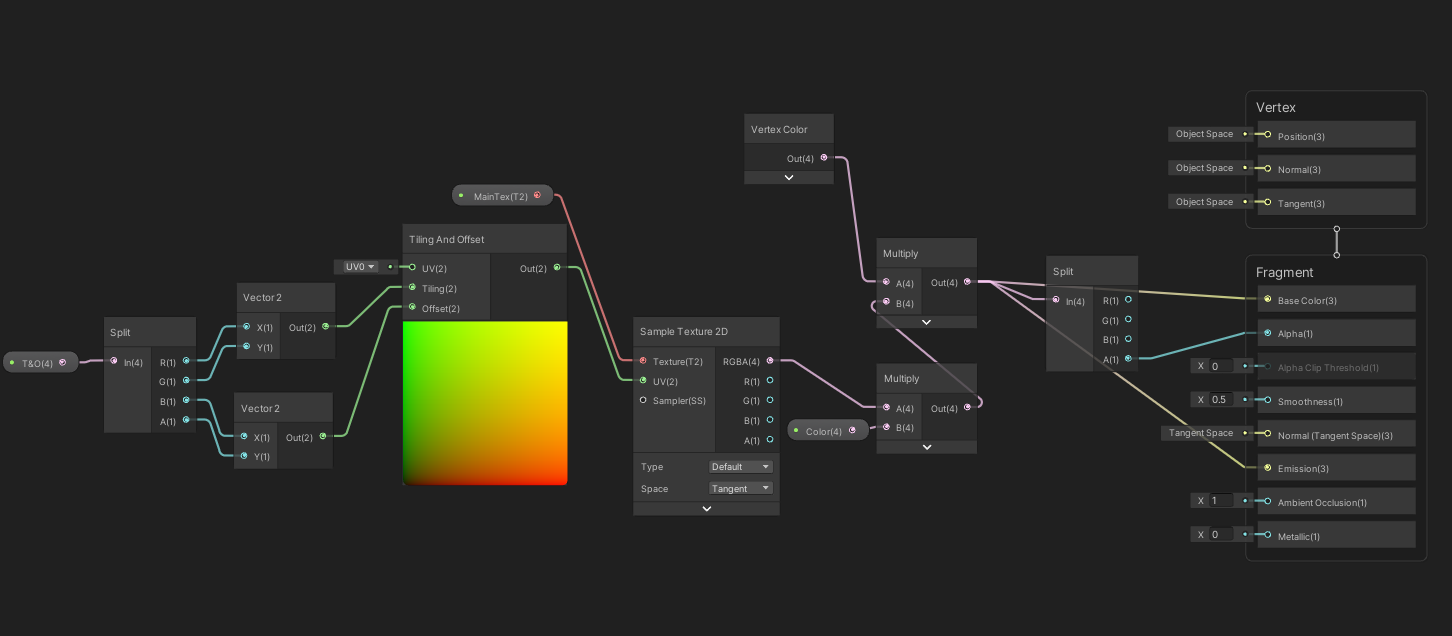

shader graph实现（原教程的手写shader引用了2018版本的hlsl，这里就重新拉一个了）：

打击特效 & 人物显现

人物显现代码如下：

    // 调整shader中的_FresnelAmount参数（Shader是OpaqueGlow）
    void GlowAmount(float x)
    {
        SkinnedMeshRenderer[] skinMeshList = GetComponentsInChildren<SkinnedMeshRenderer>();
        foreach (SkinnedMeshRenderer smr in skinMeshList)
        {
            smr.material.SetVector("_FresnelAmount", new Vector4(x, x, x, x));
        }
    }

shader graph实现还是上面的GhostGlow，只不过不是调透明度，而是调整_FresnelAmount让RGBA都放大30倍（超过1则增大亮度），叠加之后不透明的地方就更多了，如下图所示：
之后FinishWarp加上打击特效代码如下：

    void FinishWarp()
    {
        // 略......
        SkinnedMeshRenderer[] skinMeshList = GetComponentsInChildren<SkinnedMeshRenderer>();
        foreach (SkinnedMeshRenderer smr in skinMeshList)
        {
            GlowAmount(30);
            DOVirtual.Float(30, 0, .5f, GlowAmount);
        }

        //生成击打特效
        Instantiate(hitParticle, sword.position, Quaternion.identity);
        // 略......
    }

最后再来一次慢动作视频：

如果觉得文章对你有用，请随意赞赏

【Unity】实现一个简易的瞬移斩

https://wenjie.store/archives/unity-wrap-strike

作者

WenJie

发布于

2023-06-30

更新于

2024-01-26

许可协议

CC BY 4.0

【Unity】实现一个简易的瞬移斩

前言

效果预览

简约线条版（当前编写）

极致色彩版（模仿对象）

对比教程的改动

逐步编写

基础场景+脚本

保存敌人对象List

增加敌人锁定标识

右键确认锁定敌人

锁定操作过快的BUG

释放瞬移斩

残影特效

拖尾粒子实现

打击特效 & 人物显现

作者

发布于

更新于

许可协议

评论
